Jak technologie funguje

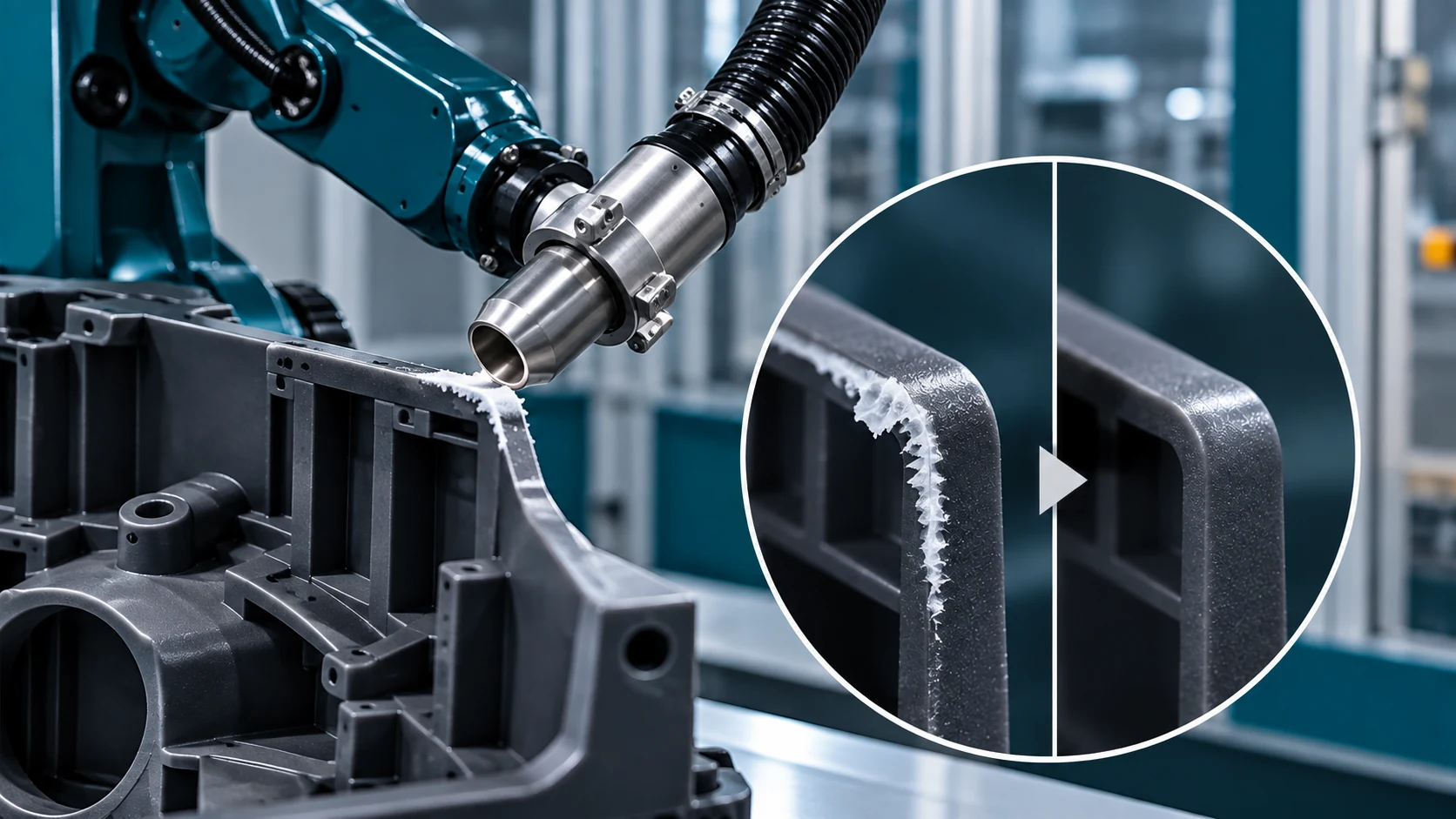

HOT AIR odjehlování je termický bezkontaktní proces. Fyzikální princip je jednoduchý: teplota vzduchu překročí bod měknutí plastu v místě otřepu, tenký materiál se nataví a pod tíhou vlastního povrchového napětí splyne zpět s dílem. Na rozdíl od laseru nebo plamene nevzniká spálená vrstva ani tepelně ovlivněná zóna — správně nastavený proces zanechá vizuálně čistý a dotykem hladký povrch.
Blower — vzduchový zdroj
Průmyslový ventilátor vytvoří stabilní a objemový proud vzduchu. Průtok je regulovatelný a udržuje konstantní tlak bez pulzací.
Air heater — ohřev vzduchu
Elektrický průtokový ohřívač zahřeje vzduch na přesně nastavenou teplotu — typicky 200–450 °C podle typu plastu. Regulace je PID řízená s přesností ±2 °C.
Speciální nozzle — tvarová tryska
Profilovaná tryska formuje proud vzduchu do úzkého paprsku nebo rovnoměrné plošné stopy. Tvar trysky se volí podle geometrie otřepu — lineární, bodová nebo konturová.
Robot nebo přípravek — vedení trajektorie
6-osý robot vede díl nebo trysku po naprogramované dráze konstantní rychlostí. Vzdálenost trysky od dílu a rychlost pohybu jsou klíčové parametry, které určují výsledek.
Natavení otřepu
Horký vzduch zvýší lokálně teplotu otřepu nad bod měknutí materiálu. Tenký plastový výstupek — s vysokým poměrem povrchu k objemu — se nataví dříve než okolní stěna dílu.
Splynutí s materiálem
Natavenený otřep splyne s povrchem dílu. Povrchové napětí vytáhne materiál zpět. Po ochlazení je hrana opticky čistá — bez otřepu, bez zahloubeniny, bez viditelné stopy.
Typické procesní parametry
Typické aplikace
Automotive interiéry
- Dveřní výplně a madla
- Palubní desky a příslušenství
- Reflektory a lamp housings
- Sloupky, lišty, zakrývací panely
- Ventilační a klimatizační díly
Plastový průmysl
- Obaly a vícevrstvé fólie
- Extrudované trubky a profily
- Plexisklo a průhledné kryty
- Elektronické kryty a housings
- Technické plastové součásti
Elektronika a elektrotechnika
- IC pouzdra a konektorové kryty
- Citlivé senzorové kryty
- Plastové části přístrojů
- Modulové kryty řídicí elektroniky
- Bezdrátová zařízení — antény, kryty
Příprava povrchu
- Předehřev před chromováním
- Aktivace povrchu před lakováním
- Příprava před PU laky a clearcoat
- Bonding a aktivace lepidel
- Zvýšení přilnavosti před PVD
Výhody technologie HOT AIR
Minimální čas cyklu
Trajektorie trysky je naprogramována per díl — i složité kontury jsou odjehleny v sekundách.
Konstantní výsledky
Digitálně řízená teplota a průtok zajišťují stejný výsledek u každého kusu i při vysokosériové výrobě.
Bez mechanického kontaktu
Žádné opotřebení nástroje, žádné riziko deformace nebo poškrábání citlivého plastového povrchu.
Nižší mzdové náklady
Plná automatizace eliminuje ruční odjehlování — snižuje počet pracovníků v kontrole kvality i výrobě.
Milimetrová přesnost paprsku
Speciální trysky vedou horký vzduch s přesností na jednotky milimetrů — neovlivní okolní geometrii dílu.
Vhodné pro malé i velké série
Rychlé přeprogramování trajektorie umožňuje pružné nasazení od vzorků po statisícové série.
Inline robotizace za vstřikolisem
Pracoviště HOT AIR se integruje přímo za vstřikovací lis — odjehlování probíhá v taktu vstřikovacího cyklu.
Ekonomičtější než laser u plastů
Nižší pořizovací cena, žádná laserová bezpečnostní třída, jednodušší provoz a údržba.
Téměř bezezbytkové odjehlení
Otřep se nataví a splyne — nevzniká žádný pevný odpad, prach ani chemické zbytky.
Bez deformace ploch
Přesně nastavená teplota a vzdálenost trysky zajistí natavení pouze otřepu, nikoli okolní stěny dílu.
Silné stránky pro automotive
Automotive průmysl klade na plastové díly přísné požadavky — rozměrová přesnost, estetika povrchu, reprodukovatelnost a nulový výskyt otřepů na viditelných plochách. HOT AIR odjehlování splňuje tyto požadavky automatizovaně, v taktu výroby a s dokumentovatelnou procesní stabilitou.
Inline robotizace za vstřikovací linkou
Robot vyjme díl ze vstřikovací formy a ihned ho provede trajektorií pod tryskou horkého vzduchu — vše v rámci jednoho robotického cyklu. Odjehlování tak nevyžaduje samostatné pracoviště ani přesun dílu. Takt pracoviště je totožný s taktem vstřikolisu.
Konstantní procesní parametry
Rychlost pohybu, teplota vzduchu a vzdálenost trysky jsou pevně definovány v programu robota. Lidský faktor je eliminován — výsledek je identický od prvního do milionového kusu.
Vysoká reprodukovatelnost
Procesní parametry jsou logovány v reálném čase. Odchylky teploty nebo průtoku triggernují alarm. Systém podporuje SPC analýzu a sledovatelnost v rámci výrobní dokumentace.
Namátkové kontroly kvality
Procesní stabilita je tak vysoká, že vizuální 100% kontrola není potřeba. Standardní AQL plán se statistickými vzorky postačuje pro dodavatelský řetězec Tier1 i OEM.
Interiér i funkční plastové díly
HOT AIR není jen pro viditelné A-plochy. Funkční díly — nosné výlisky, klipsy, držáky, ventilační přepážky — rovněž profitují z čistých hran bez mechanického namáhání.
HOT AIR vs. alternativní metody
| Kritérium | HOT AIR | CRYO | CO₂ tryskání | Laser |
|---|---|---|---|---|
| Plasty — jemné otřepy | ✓ | ✓ | ~ | ~ |
| Elastomery | ~ | ✓ | ~ | ~ |
| Bez mechanického kontaktu | ✓ | ✓ | ✓ | ✓ |
| Inline robotizace | ✓ | ~ | ~ | ~ |
| Provozní náklady | nízké | střední | střední | vysoké |
| Pořizovací náklady | nízké | střední | střední | vysoké |
| Otřepy v průniku děr | ✗ | ~ | ✗ | ~ |
| Viditelné povrchy plastů | ✓ | ✓ | ~ | ✓ |
