Definice
Co je ultrazvukové
odjehlování
Ultrazvukové odjehlování je proces, při kterém jsou otřepy odstraňovány pomocí vysokofrekvenčních mechanických kmitů (ultrazvuku) přenášených přes kapalné médium nebo sonotrodu.
Princip
Princip procesu
UZV
Proces probíhá v kapalině (lázeň):
- ultrazvuk generuje vysokofrekvenční kmity
- ty jsou přenášeny do kapaliny a na povrch dílu
- dochází k mikromechanickému narušení otřepu
- otřepy se uvolňují zejména v kořenové oblasti
Varianty procesu:
- lázeň s ultrazvukem (plošné působení)

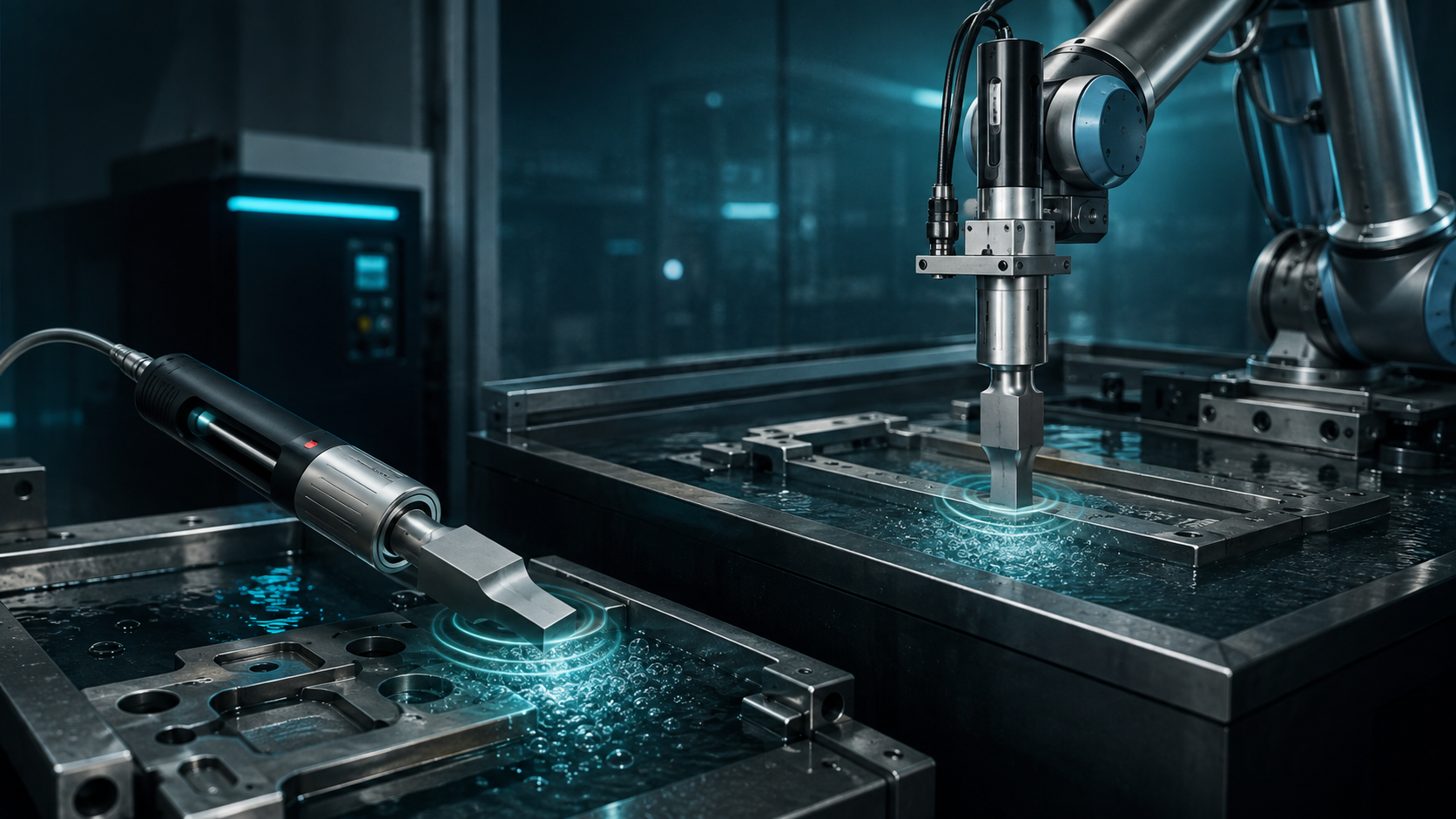

- sonotroda (lokální, cílené působení)
→ sonotroda může být vedena manuálně, CNC nebo robotem
Použití
Kde se UZV
používá
Metoda je vhodná pro:
- jemné otřepy
- citlivé díly
- plastové komponenty
- menší a lehké díly
Typicky
- vstřikované plasty
- hliníkové odlitky (jemné otřepy)
- filtrační prvky
Charakter
Charakter
procesu UZV
bez výrazného úběru materiálu
šetrný proces
lokální nebo plošné působení
bez změny geometrie dílu
Výsledek
Výsledek
procesu UZV
- odstranění jemných otřepů
- zachování tvaru a rozměrů
- bez tepelného ovlivnění
- vhodné pro citlivé aplikace
Produktivita
Rychlost
a produktivita
rychlý proces u menších dílů
vhodný pro automatizaci
možnost robotického vedení
Materiály
Zpracovávané
materiály
Vhodné
plasty (ideální)
hliník
neželezné kovy
Omezeně
ocel (dle aplikace)
Technické řešení
Technické
řešení
- ultrazvuková jednotka
- kapalná lázeň
- sonotroda (nástroj přenášející kmity)
- upnutí dílu (fixace nebo rotace)
Parametry
Typické
parametry
Frekvence:cca 20 – 40 kHz
Amplituda kmitů:jednotky až desítky µm
Médium:voda + aditiva
Čas cyklu:sekundy až minuty
Silné stránky
Silné stránky
procesu UZV
velmi šetrný proces
bez tepelného a mechanického poškození
vhodné pro citlivé a malé díly
nízká energetická náročnost
možnost cíleného odjehlování
Omezení
Omezení
procesu UZV
omezená účinnost u velkých otřepů
závislost na materiálu a kořeni otřepu
nižší výkon u tvrdých kovů
Další limity
nutnost kapalného prostředí
omezená účinnost u hlubokých nebo špatně přístupných míst
opotřebení sonotrody
Faktory
Faktory ovlivňující
proces
frekvence ultrazvuku
amplituda kmitů
složení kapaliny
geometrie dílu
velikost a typ otřepu
vzdálenost sonotrody
Opakovatelnost
Opakovatelnost
dobrá při stabilních podmínkách
vhodné pro automatizované aplikace
Kontrola kvality
Kontrola
kvality
Sledují se
- odstranění otřepu
- kvalita hrany
- neporušenost povrchu
Používané metody
- vizuální kontrola
- mikroskopie
Shrnutí
Ultrazvukové odjehlování je šetrná technologie pro odstranění jemných otřepů, zejména u plastů a citlivých dílů. Není vhodná pro velké nebo pevně vázané otřepy, ale vyniká tam, kde je klíčová přesnost a ochrana povrchu.
