Definice
Co je
AFM
AFM (Abrasive Flow Machining) je proces, při kterém dochází k odjehlování a úpravě povrchu pomocí viskózního abrazivního média, které je pod tlakem protlačováno přes díl.
Princip
Princip procesu
AFM
Polymerní médium obsahující abrazivní částice (např. SiC, B₄C, diamant) je střídavě protlačováno přes díl:
- médium proudí skrz vnitřní kanály a otvory
- dochází k řízenému úběru materiálu
- nejvyšší účinek je v místech zúžení a hran
- proces probíhá cyklicky (tam / zpět)
Výsledkem je:
- odstranění otřepů
- zaoblení hran
- zlepšení kvality povrchu

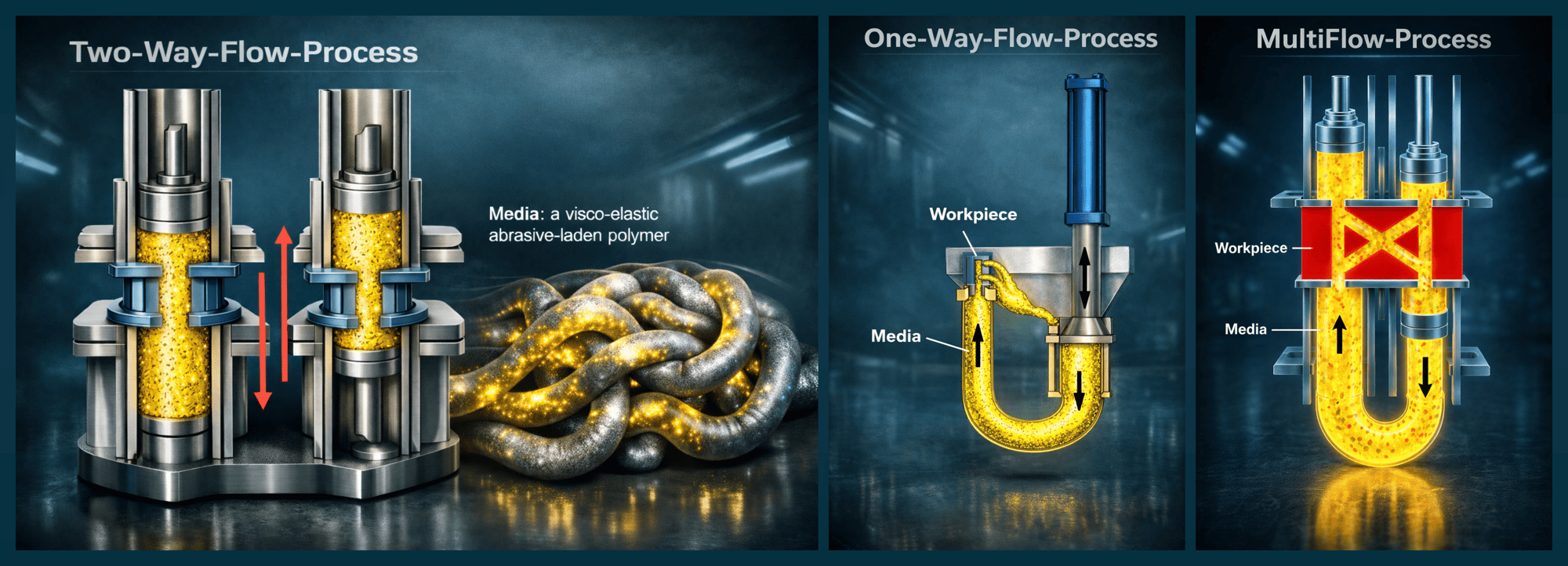

Vizualizace — Princip procesu AFM
Použití
Kde se AFM
používá
Metoda je vhodná pro:
- vnitřní kanály
- průnik děr
- složité a nepřístupné geometrie
- přesné díly
Typicky
- hydraulické bloky
- palivové a hydraulické systémy
- letecké komponenty
- přesné strojní součásti
Charakter
Charakter
procesu AFM
objemový
působí uvnitř dílu
řízený
pomocí přípravků a parametrů
mechanicko-abrazivní
vysoce reprodukovatelný
Výsledek
Výsledek
procesu AFM
- odstranění otřepů ve vnitřních strukturách
- definované zaoblení hran (radius)
- snížení drsnosti povrchu
- zlepšení proudění médií v dílu
- možnost dosažení velmi nízké drsnosti povrchu
Produktivita
Rychlost
a produktivita
cyklický proces (sekundy až minuty dle aplikace)
vhodný pro sériovou výrobu
automatizovatelný
Materiály
Zpracovávané
materiály
ocel
nerez
slitiny
tvrdé materiály
keramika
→ proces je téměř nezávislý na tvrdosti materiálu
Technické řešení
Technické
řešení

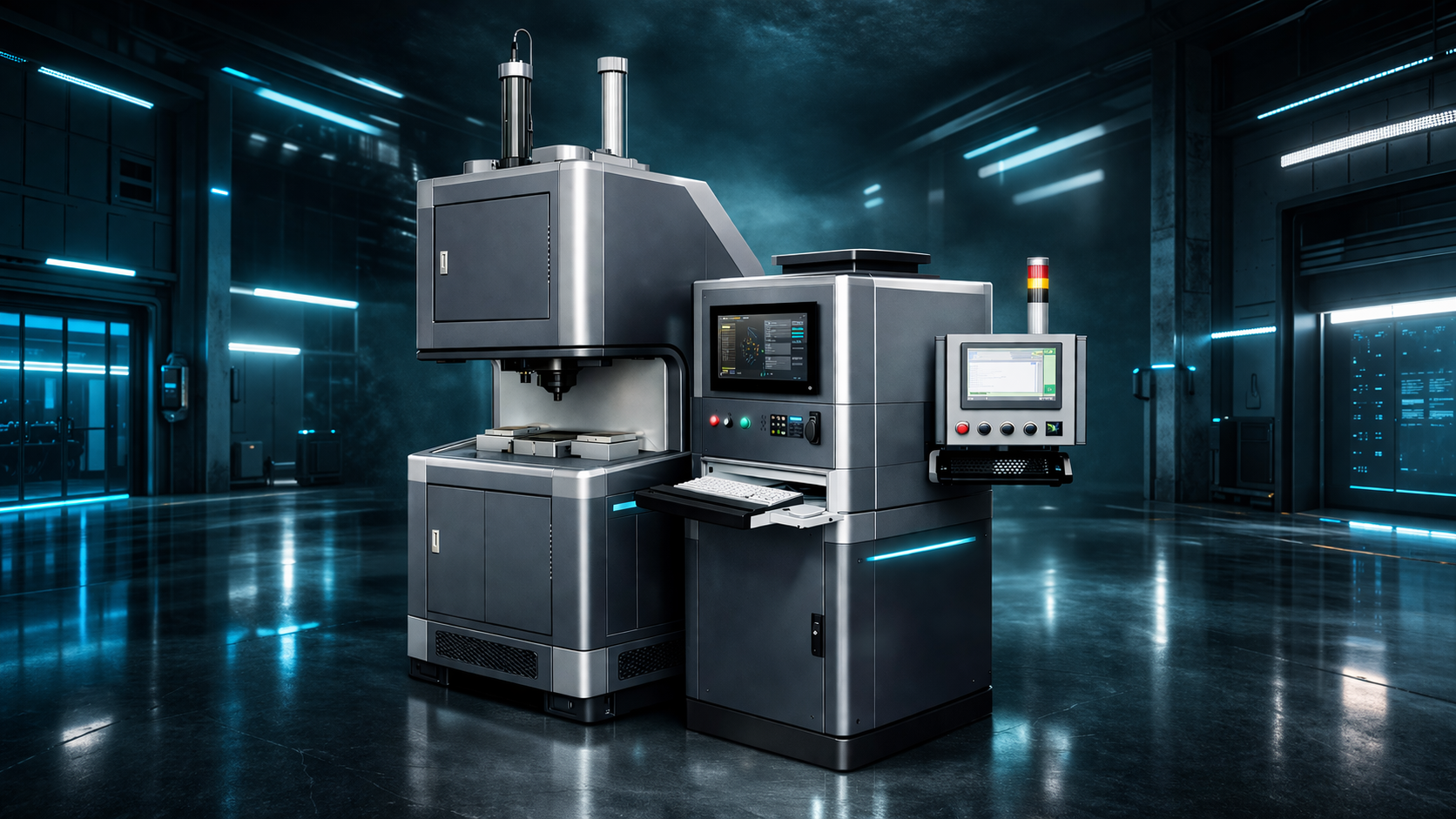

- zařízení s hydraulickým pohonem (protlačování média)
- dvě komory / válce (push–pull systém)
- přesné upnutí dílu (přípravek)
- uzavřený okruh média
Technické parametry (typické)
- tlak média: cca 20–200 bar (dle aplikace)
- viskozita média: vysoká (pastovitá, tmel“)
- velikost abraziva: cca 10–200 µm
- počet cyklů: jednotky až desítky
- rychlost proudění: závislá na tlaku a geometrii
→ parametry se vždy ladí podle konkrétního dílu
Silné stránky
Silné stránky
procesu AFM
schopnost opracovat vnitřní a nepřístupné oblasti
vysoká přesnost a kontrola procesu
definovatelný radius hrany
vhodné pro složité geometrie
stabilní a opakovatelný výsledek
optimalizace proudění kapalin a plynů ve vnitřních kanálech
Omezení
Omezení
procesu AFM
vyšší technologická náročnost
nutnost přípravků
delší procesní časy
vyšší investiční náklady
Další limity
nutnost následného čištění média
citlivost na vstupní stav dílu
omezená flexibilita bez změny přípravku
Faktory
Faktory ovlivňující
proces
tlak média
viskozita a složení média
typ a velikost abraziva
geometrie dílu
velikost a charakter otřepu
Opakovatelnost
Opakovatelnost
velmi vysoká při stabilních podmínkách
vhodné pro přesnou sériovou výrobu
Kontrola kvality
Kontrola
kvality
Sledují se
- radius hrany
- drsnost povrchu
- odstranění otřepu
Používané metody
- profilometrie
- mikroskopie
- funkční testy (např. průtok)
Shrnutí
AFM je vysoce přesná technologie pro odjehlování a úpravu vnitřních struktur. Umožňuje řízený úběr materiálu, definici hrany i zlepšení kvality povrchu v nepřístupných místech, kde jiné technologie selhávají.
