Definice
Co je vysokotlaké
odjehlování HDW

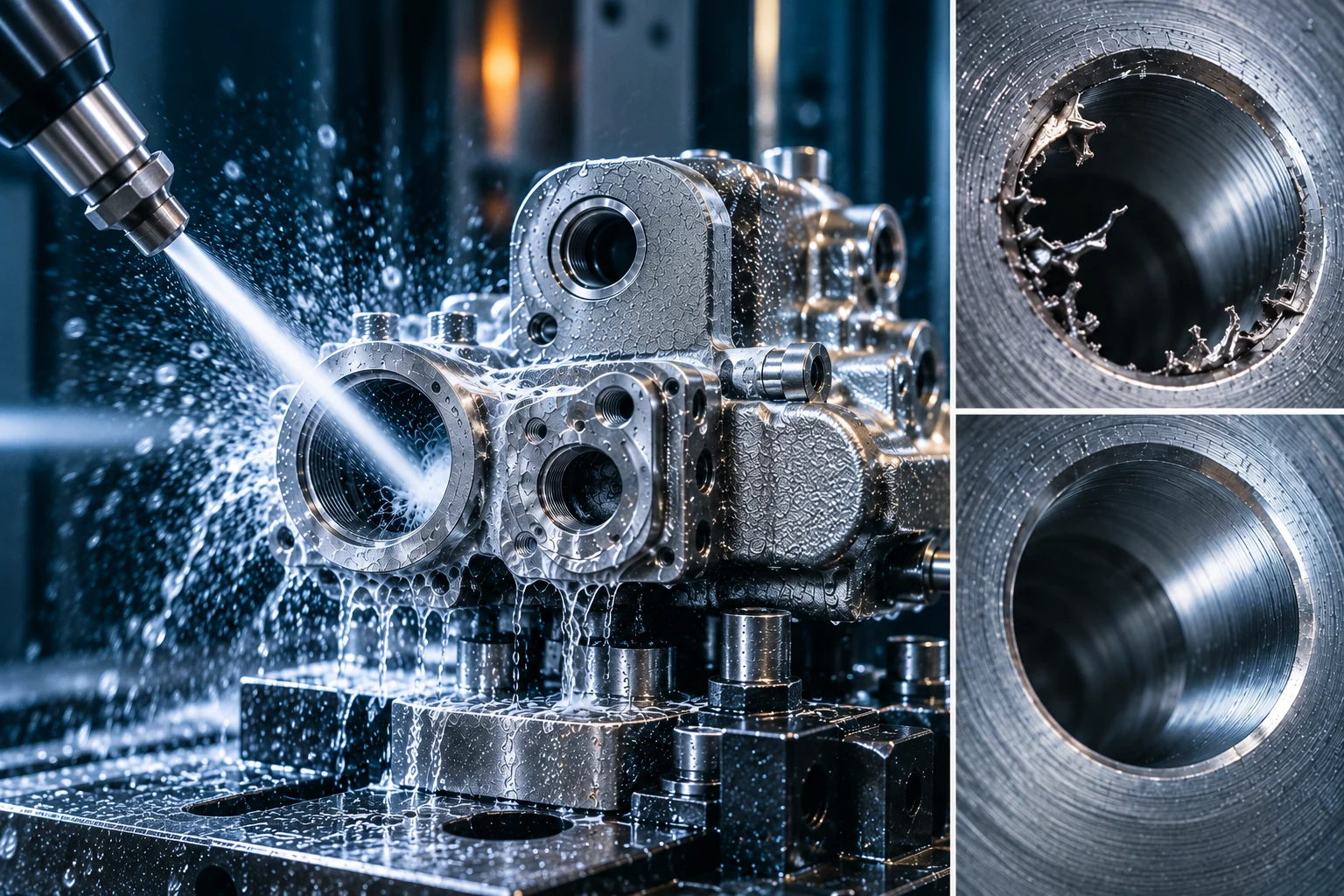

Vysokotlaké odjehlování (HDW – High Pressure Water Jet Deburring) je proces, při kterém jsou otřepy odstraňovány pomocí cíleného proudu vody pod vysokým tlakem.
Princip
Princip procesu
HDW
Na díl je směrován vodní paprsek o vysokém tlaku (až stovky bar):
- vysoká kinetická energie vody narušuje otřepy
- dochází k jejich odlomení nebo odplavení
- zároveň dochází k čištění dílu (odstranění třísek, nečistot)
Proces může být:
- programovaný (CNC)
- roboticky řízený
Použití
Kde se HDW
používá
Metoda je vhodná pro:
- odjehlování hran
- čištění dílů
- odstranění třísek a zbytků obrábění
- přístupné vnitřní i vnější oblasti
Typicky
- odlitky
- obráběné díly
- hydraulické komponenty
Charakter
Charakter
procesu HDW
mechanický
bez chemické reakce
selektivní
řízený směrem paprsku
kombinace odjehlování a čištění
bez tepelného ovlivnění
Výsledek
Výsledek
procesu
- odstranění volných otřepů
- čistý povrch
- odstranění částic a nečistot
- bez změny struktury materiálu
Produktivita
Rychlost
a produktivita
rychlý proces vhodný pro sériovou výrobu
možnost automatizace
robot, CNC
integrace do výrobní linky
Materiály
Zpracovatelné
materiály
ocel
hliník
litina
plasty
kompozity
Silné stránky
Silné stránky
procesu HDW
kombinace odjehlování a čištění v jednom kroku
ekologický proces (bez chemie)
bez tepelného zatížení
vhodné pro široké spektrum materiálů
možnost zpracování složitějších tvarů
Omezení
Omezení
procesu HDW
omezená účinnost u pevně vázaných otřepů
závislost na směru paprsku
riziko poškození při vysokém tlaku (zejména měkké materiály)
nemusí odstranit otřepy v hlubokých nebo nepřístupných místech
Faktory
Faktory ovlivňující
proces
tlak vody
průtok
geometrie trysky
vzdálenost a úhel dopadu
typ a velikost otřepu
→ správné nastavení je klíčové pro výsledek
Opakovatelnost
Opakovatelnost
dobrá při automatizaci
závislá na stabilitě parametrů
citlivá na nastavení procesu
Kontrola kvality
Kontrola
kvality
Sledují se
- odstranění otřepu
- čistota povrchu
- absence volných částic
Používané metody
- vizuální kontrola
- mikroskopie
- kontrola čistoty (např. částicová analýza)
Shrnutí
Vysokotlaké odjehlování je efektivní metoda pro kombinaci odjehlování a čištění. Vhodná zejména pro aplikace, kde je důležitá čistota dílu, ale méně vhodná pro pevně vázané nebo obtížně přístupné otřepy.
