Co je termické
odjehlování (TEM)
Termické odjehlování (TEM — Thermal Energy Method) je průmyslový proces odstraňování otřepů z kovových dílů. Díl je umístěn do hermeticky uzavřené spalovací komory, která se naplní směsí kyslíku (O₂) a hořlavého plynu (typicky metanu CH₄). Po zapálení směsi proběhne řízená detonace — teplota dosáhne 2 500–3 500 °C po dobu řádově milisekund.
Otřepy mají malý objem a velký povrch, proto oxidují a odhoří přednostně. Základní materiál dílu nestihne absorbovat teplo a zůstává neovlivněn. Proces působí v celém objemu dílu současně — dosáhne i na otřepy uvnitř kanálů, průniků děr a nepřístupných geometrií, kam mechanický nástroj nemůže.

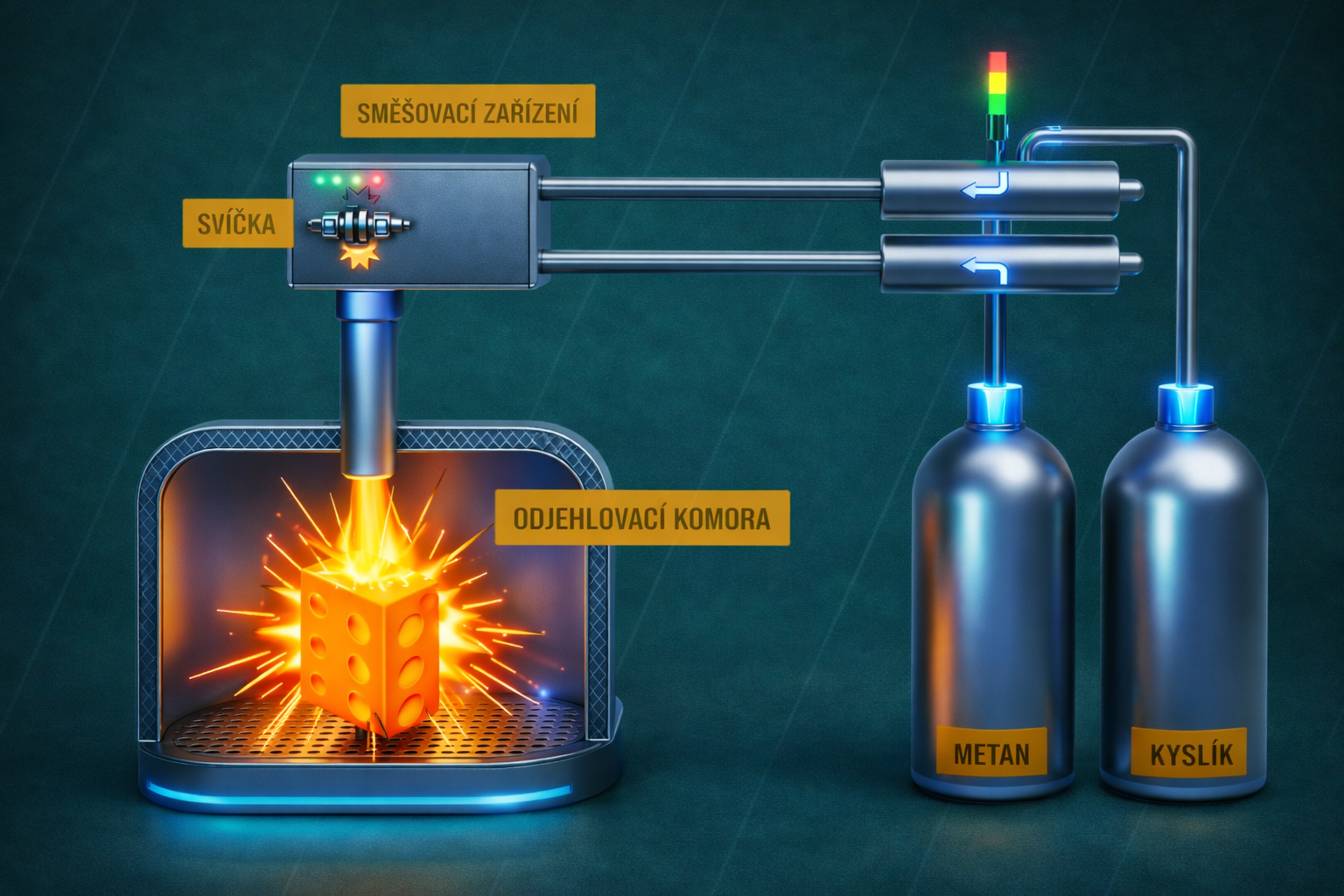

Princip stroje TEM
TEM stroj s otočným podávacím stolem — více dílů v jednom cyklu, plně automatizovaný provoz.
Princip procesu
TEM
Díl se vloží do spalovací komory, která se hermeticky uzavře a naplní přesně odměřenou směsí O₂ a CH₄. Zapalovací svíčka iniciuje řízenou detonaci, která proběhne v celém objemu komory současně — ve čtyřech krocích:
Vysoká teplota
Vzniká teplota cca 2 500–3 500 °C, která spaluje tenké otřepy.
Milisekundy
Celá reakce trvá několik milisekund — základní materiál nestihne pohltit teplo.
Otřepy shoří
Otřepy (malý objem, velký povrch) oxidují a odhoří. Materiál dílu zůstává zachován.
Celý objem
Proces působí v celém objemu dílu současně — včetně vnitřních kanálů.

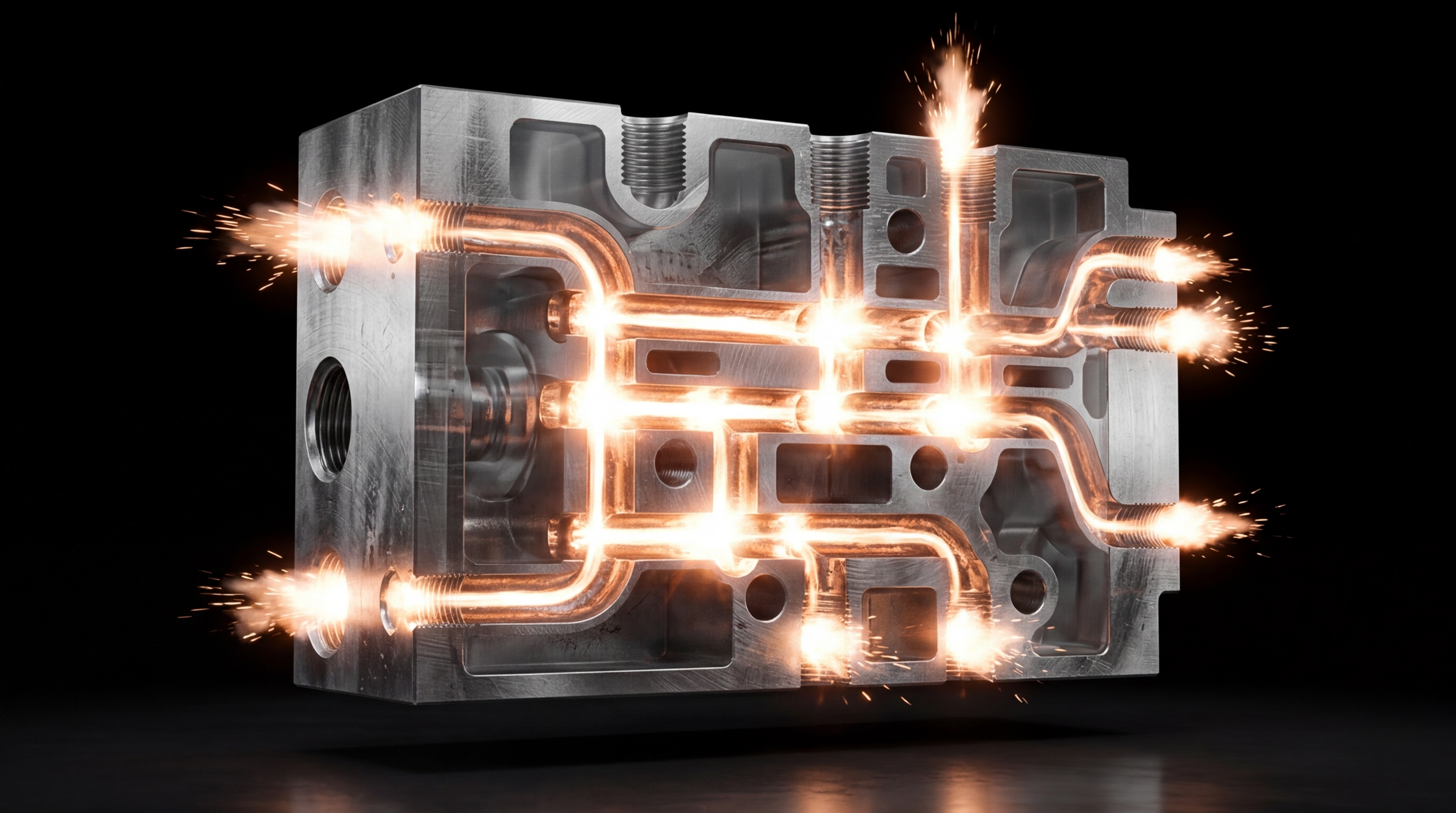

Vizualizace — Princip termického odjehlování
Detonační vlna 2 500–3 500 °C současně zasáhne všechny vnitřní kanály hydraulického bloku. V místech průniku děr je energetický účinek nejintenzivnější — otřepy se odstraní v milisekundách.
Kde se TEM
používá
TEM se nasazuje tam, kde otřepy vznikají v místech nedostupných pro mechanické nástroje — typicky ve vnitřních průřezech dílu. Nejčastější aplikace: hydraulické bloky, ventilová tělesa, díly spalovacích motorů a pneumatické komponenty.
Typické geometrie
- Křížení vrtání
- Vnitřní kanály
- Závity
- Nepřístupné geometrie
- Komplexní díly
Typická odvětví
- Hydraulika
- Pneumatika
- Automotive
- Přesné strojírenství
Charakter
procesu TEM
Objemový
Působí na celý díl současně — v celém jeho objemu.
Neselektivní přístup
Není omezen geometrií dílu — dosáhne i na skryté vnitřní otřepy.
Velmi rychlý
Vlastní reakce probíhá v řádu milisekund.
Plně opakovatelný
Standardizovaný proces s konzistentními výsledky napříč sériemi.
Výsledek
procesu TEM
Odstranění otřepů v celém dílu
Proces spolehlivě odstraní otřepy ve všech vnitřních i vnějších částech dílu.
Ostré nebo lehce zaoblené hrany
Výsledný profil hrany lze ovlivnit nastavením parametrů procesu.
Bez mechanického kontaktu
Díl není mechanicky namáhán — žádné otisky, rýhy ani deformace povrchu.
Bez deformace dílu
Teplotní impuls je tak krátký, že nedojde k žádné rozměrové změně dílu.
Rychlost
a produktivita
Spalovací reakce trvá řádově milisekundy. Celý výrobní cyklus — vložení dílu, uzavření komory, proces, otevření, vyjmutí — trvá typicky cca 1 minutu. V jedné dávce lze zpracovat více dílů současně (batch processing).
Zpracovávané
materiály
V některých případech lze TEM aplikovat i na plastové díly — závisí na typu materiálu a jeho chování při oxidaci.
Omezení
procesu TEM
Vhodnost materiálu
Materiál musí být schopen oxidace — ne všechny materiály jsou pro TEM vhodné.
Rozměrové omezení komory
Díl musí fyzicky vejít do spalovací komory stroje. Maximální rozměry jsou dány typem stroje.
Nenahrazuje obrábění
TEM neodstraňuje velké objemy materiálu — slouží výhradně k odjehlování, nikoliv k obrábění.
Řízení
procesu
Výsledek TEM závisí na čtyřech klíčových parametrech. Pro každý typ dílu se definuje specifická procesní receptura, která zajistí opakovatelný výsledek napříč výrobní sérií.
Tlak v komoře
Ovlivňuje intenzitu reakce a hloubku odjehlení.
Poměr plynů
Směs kyslíku a hořlavého plynu určuje teplotu a energii procesu.
Objem komory
Velikost komory se volí dle rozměrů dílu a požadovaného účinku.
Upnutí dílu (přípravek)
Specifický přípravek pro upnutí zajišťuje opakovatelnost a ochranu kritických ploch.
Bezpečnost
a spolehlivost
Uzavřená komora
Proces probíhá v hermeticky uzavřené komoře.
Plně řízený
Všechny parametry jsou digitálně kontrolovány.
Procesní stabilita
Vysoká opakovatelnost výsledků napříč sériemi.
Význam TEM
v praxi
Otřepy v nepřístupných místech (např. průnik děr) nelze spolehlivě odstranit mechanicky. TEM je v těchto případech technologie, která umožňuje odstranit otřepy v celém objemu dílu — bez mechanického kontaktu, bez deformace a bez omezení geometrií.
Pro hydraulické bloky, ventilová tělesa a další díly s komplexní vnitřní geometrií je TEM často jedinou reálně použitelnou metodou, která zajistí 100% odstranění otřepů a tím i spolehlivost a bezpečnost výsledného systému.
Často kladené
otázky
Shrnutí
TEM (Thermal Energy Method) je průmyslová technologie odjehlování pro sériově vyráběné kovové díly s komplexní vnitřní geometrií. Klíčové vlastnosti procesu:
Úplná čistota
Kompletní odstranění všech otřepů v celém objemu dílu.
Funkční spolehlivost
Díl bez otřepů funguje bezpečně a předvídatelně v cílovém systému.
Objemové řešení
Odstranění otřepů v celém dílu — včetně skrytých a nepřístupných míst.
